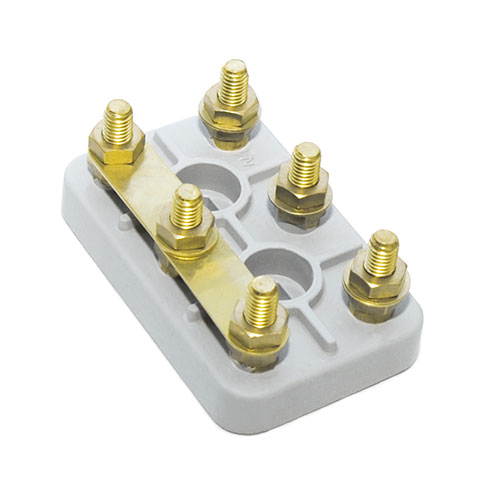

Morsettiera 95×60 6 perni M8

Descrizione

Perno standard in ottone. A richiesta in ferro zincato.

Utili in applicazioni specifiche, ad esempio motori asincroni monofase.

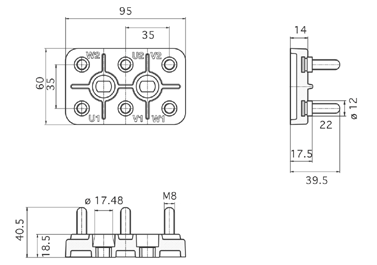

DATI TECNICI

morsettiera-dati-tecnici-95x60

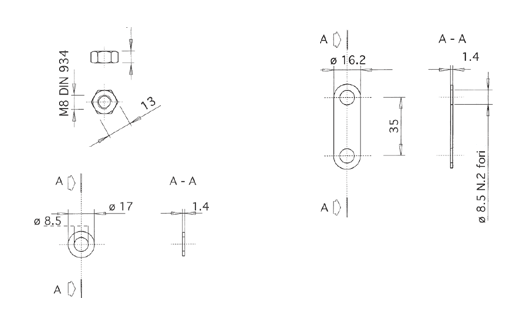

DISEGNI TECNICI PERNI E MINUTERIA E DOVE RICHIESTE, NORME DI RIFERIMENTO





Perno M8 Uni 5541-65 / 5542-65 / 4535-64
Dado M8 Din 934 = Uni 5588
Rondelle M8 Din 125 = Uni 6592
Piastrine M8 interasse 35 mm Nessuna norma precisa; per gli spessori minimi si fa riferimento comunque alla Din 125
Morsettiere non aventi una propria e specifica omologazione UL ma comunque prodotte utilizzando un materiale riconosciuto da Underwriters Laboratories nel File E111031



MINUTERIA METALLICA A CORREDO



Il corredo potrà essere composto a seconda delle richieste e delle necessità. In tutti i casi il corredo può essere fornito in confezione unica oppure separatamente in sacchettini singoli.



morsettiere-50x50morsettiera-dati-tecnici-2-95x60

pdf download
