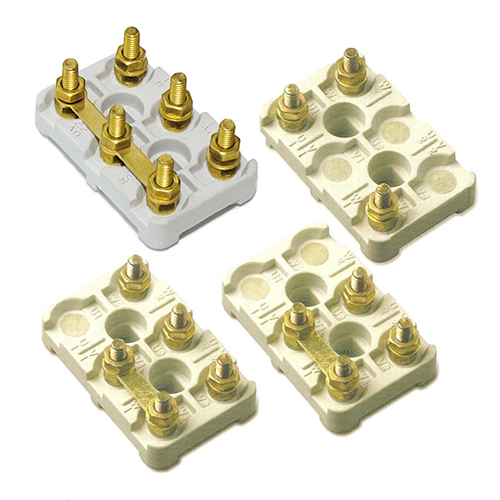

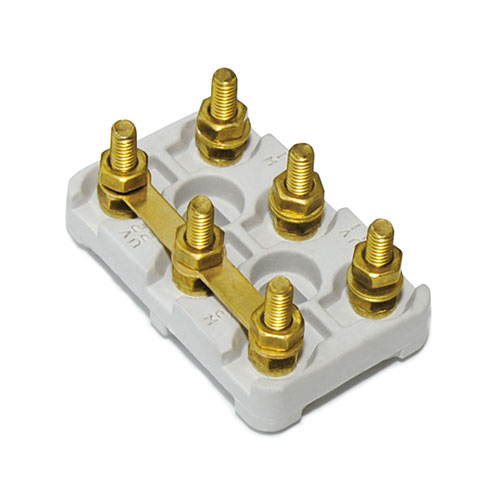

Descrizione prodotto

Perno standard in ottone. A richiesta in ferro zincato.

Utili in applicazioni specifiche, ad esempio motori asincroni monofase.
N.B. Posizione perni e siglatura a discrezione del cliente.

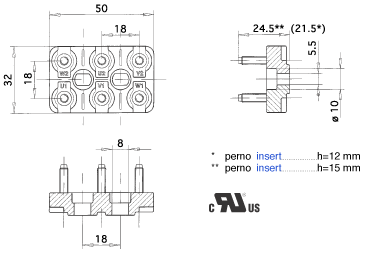

DATI TECNICI

morsettiera-dati-tecnici-50x32

DISEGNI TECNICI PERNI E MINUTERIA E DOVE RICHIESTE, NORME DI RIFERIMENTO





Perno M4 Uni 5541-65 / 5542-65 / 4535-64
Dado M4 Din 934 = Uni 5588
Rondelle M4 Din 125 = Uni 6592
Piastrine M4 interasse 18 mm Nessuna norma precisa; per gli spessori minimi si fa riferimento comunque alla Din 125
Perno carico di torsione 2 N.m
Certificazioni UL File n° E213748



MINUTERIA METALLICA A CORREDO



Il corredo potrà essere composto a seconda delle richieste e delle necessità. In tutti i casi il corredo può essere fornito in confezione unica oppure separatamente in sacchettini singoli.



morsettiere-50x50

morsettiera-2-32x32
