Plaque à bornes 50×32 à 3/4/5/6 pôles M4

Description

Pôle standard en laiton. Sur demande en fer zingué.

Utiles pour les applications spécifiques, comme par exemple les moteurs asynchrones monophasés.
N.B. L’emplacement des pôles et du paraphe est au choix du client.

CARACTÉRISTIQUES TECHNIQUES

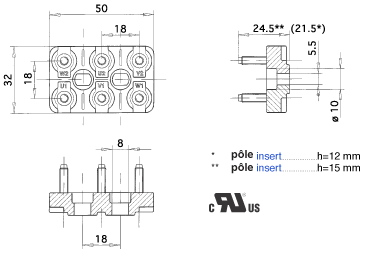

DESSINS TECHNIQUES DES PÔLES ET DE LA MINUTERIE ET, SUR DEMANDE, NORMES DE RÉFÉRENCE



Pôle M4 Uni 5541-65 / 5542-65 / 4535-64
Écrou M4 Din 934 = Uni 5588
Rondelles M4 Din 125 = Uni 6592
Plaques M4 entraxe 18 mm Aucune norme spécifique; pour le minimum ticknesses Din 125 est utilisé comme étalon de référence
Pôle charge de torsion 2 N.m
Certifications UL File n° E213748
MINUTERIE MÉTALLIQUE EN ACCESSOIRE


La composition de l’accessoire variera en fonction de vos demandes et de vos besoins. Dans tous les cas, l’accessoire peut être fourni sous forme d’emballage unique ou dans des sachets séparés.
