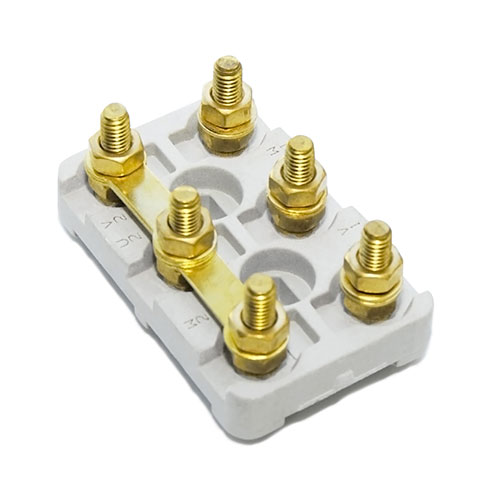

Descrizione prodotto

Perno standard in ottone. A richiesta in ferro zincato.

Utili in applicazioni specifiche, ad esempio motori asincroni monofase per settore pompe.
N.B. Posizione perni e siglatura a discrezione del cliente.

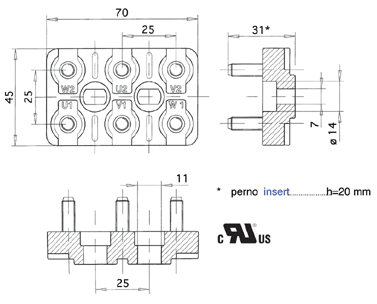

DATI TECNICI

morsettiera-dati-tecnici-70x45

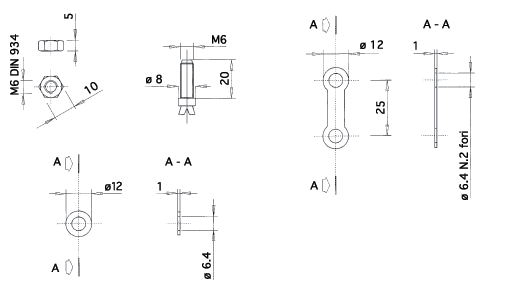

DISEGNI TECNICI PERNI E MINUTERIA E DOVE RICHIESTE, NORME DI RIFERIMENTO





Perno M6 Uni 5541-65 / 5542-65 / 4535-64
Dado M6 Din 934 = Uni 5588
Rondelle M6 Din 125 = Uni 6592
Piastrine M6 interasse 25 mm Nessuna norma precisa; per gli spessori minimi si fa riferimento comunque alla Din 125
Perno carico di torsione 4 N.m
Certificazioni UL File n° E213748



MINUTERIA METALLICA A CORREDO



Il corredo potrà essere composto a seconda delle richieste e delle necessità. In tutti i casi il corredo può essere fornito in confezione unica oppure separatamente in sacchettini singoli.



morsettiere-50x50

morsettiera-dati-tecnici-2-70x45
