Tablero de bornes 70×45 3/4/5/6 pernos M6

Descripción

Perno estándar en latón. Suministro en hierro cincado bajo pedido.

Útil en aplicaciones específicas, como motores asíncronos monofásicos.
NOTA: Posición de los pernos y marcado de siglas a discreción del cliente.

DATOS TÉCNICOS

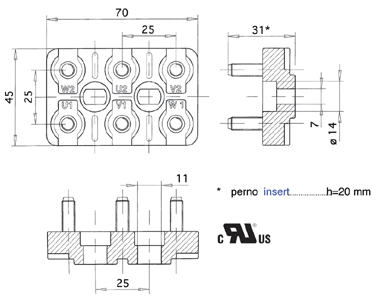

DIBUJOS TÉCNICOS DE PERNOS Y ACCESORIOS, CON NORMAS DE REFERENCIA EN LOS CASOS REQUERIDOS



Perno M6 Uni 5541-65 / 5542-65 / 4535-64
Tuerca M6 Din 934 = Uni 5588
Arandelas M6 Din 125 = Uni 6592
Planchas M6 distancia entre ejes 25 mm No hay una norma específica; para el mínimo ticknesses Din 125 se utiliza como el estándar de referencia
Perno carga de torsión 4 N.m
Certificados UL File n° E213748
ACCESORIOS DE METAL OPCIONALES


Los accesorios pueden componerse en función de las exigencias y necesidades del cliente. En todo caso, éstos pueden suministrarse en un paquete único o por separado, en bolsas individuales.
