Plaque à bornes 56×36 à 3/4/5/6 pôles M5

Description

Pôle standard en laiton. Sur demande en fer zingué.

Utiles pour les applications spécifiques, comme par exemple les moteurs asynchrones monophasés.
N.B. L’emplacement des pôles et du paraphe est au choix du client.

CARACTÉRISTIQUES TECHNIQUES

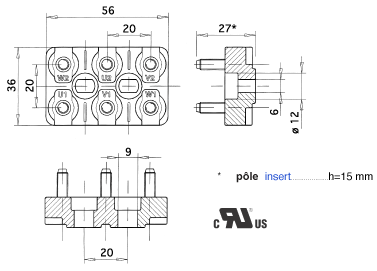

DESSINS TECHNIQUES DES PÔLES ET DE LA MINUTERIE ET, SUR DEMANDE, NORMES DE RÉFÉRENCE



Pôle M5 Uni 5541-65 / 5542-65 / 4535-64
Écrou M5 Din 934 = Uni 5588
Rondelles M5 Din 125 = Uni 6592
Plaques M5 entraxe 20 mm Aucune norme spécifique; pour le minimum ticknesses Din 125 est utilisé comme étalon de référence
Pôle charge de torsion 3 N.m
Certifications UL File n° E213748
MINUTERIE MÉTALLIQUE EN ACCESSOIRE

La composition de l’accessoire variera en fonction de vos demandes et de vos besoins. Dans tous les cas, l’accessoire peut être fourni sous forme d’emballage unique ou dans des sachets séparés.
