Klemmleiste mit 50×40 8/9 M4 Stiften

Beschreibung

Standardstifte in Messing. Auf Anfrage in verzinktem Eisen.

Speziell für den Antrieb von Hilfsvorrichtungen (z.B. elektromagnetische Bremsen bei Gleichstrom, unterstützte Fremdbelüftungsaggregate, bimetallische, in Motorspulen integriert Wärmeschütze, PTC Sonden etc.) deren provisorische Verbindungen in den Regelwerken nicht vorgesehen sind.
Der neunte Stift dient für doppelte Spannungen (110 V/220 V).
Hinweis: Position und Kennzeichnung der Stifte nach Kundenangaben.

TECHNISCHE DATEN

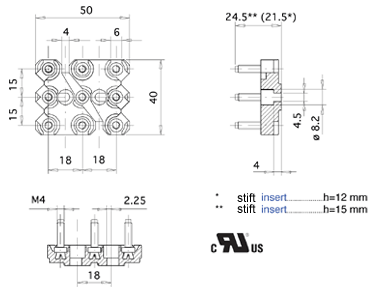

TECHNISCHE ZEICHNUNGEN VON STIFTEN UND ZUBEHÖR; ERFORDERLICHENFALLS UNTER ANGABE DER BETREFFENDEN RICHTLINIEN



M4 Stift Uni 5541-65 / 5542-65 / 4535-64
M4 Mutter Din 934 = Uni 5588
M4 Unterlegscheiben Din 125 = Uni 6592
M4 Abstandsplättchen 15 mm Keine Norm; für die Mindest ticknesses DIN 125 als Referenzstandard verwendet wird
Stift unter Drehbelastung 2 N.m
UL Zertifizierung File n° E213748
METALLISCHES ZUBEHÖR

Die Verpackungseinheiten können nach den individuellen Anforderungen und Bedürfnissen zusammengestellt werden. Das Zubehör kann in einer einzigen Packung oder in Einzelverpackungen geliefert werden.



morsettiere-50x50morsettiera-dati-tecnici-2-50x40

pdf download
