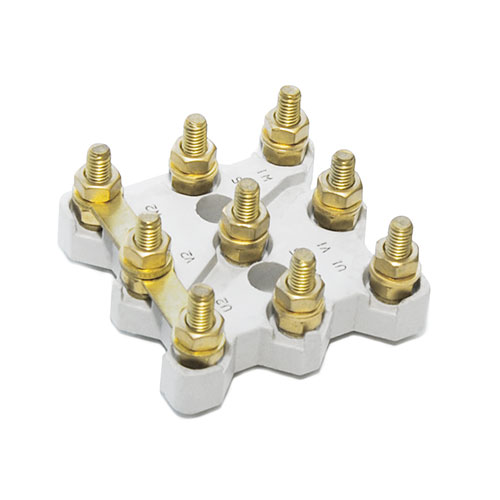

Morsettiera 65×65 a 8/9 perni M6

Descrizione

Perno standard in ottone. A richiesta in ferro zincato.

Utili per l’alimentazione di dispositivi ausiliari (ad esempio: freno elettromagnetico in corrente continua, servoventilazione assistita, termoprotettori bimetallici incorporati negli avvolgimenti del motore, sonde PTC, ecc.), i cui collegamenti volanti non sono ammessi dalle normative.
La presenza del nono perno serve per le doppie tensioni.
N.B. Siglatura a discrezione del cliente.

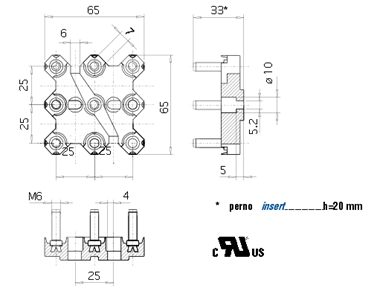

DATI TECNICI

morsettiera-dati-tecnici-65x65

DISEGNI TECNICI PERNI E MINUTERIA E DOVE RICHIESTE, NORME DI RIFERIMENTO





Perno M6 Uni 5541-65 / 5542-65 / 4535-64
Dado M6 Din 934 = Uni 5588
Rondelle M6 Din 125 = Uni 6592
Piastrine M6 interasse 15 mm Nessuna norma precisa; per gli spessori minimi si fa riferimento comunque alla Din 125
Perno carico di torsione 4 N.m
Certificazioni UL File n° E213748



MINUTERIA METALLICA A CORREDO


Il corredo potrà essere composto a seconda delle richieste e delle necessità. In tutti i casi il corredo può essere fornito in confezione unica oppure separatamente in sacchettini singoli.
